混凝土已有100多年的发展历史，混凝土结构仍然是建筑中常用的结构。混凝土具有许多优异的性能，如高抗压强度、施工和易性。然而，由于混凝土抗拉强度低，在使用过程中容易出现裂缝。裂缝的出现将严重影响结构本身的安全性能，因此应及时加固。

裂缝的出现破坏了混凝土结构的整体性。加固裂缝时，要了解裂缝形成的原因，对症下药。即使看起来像裂缝，结构性裂缝和非结构性裂缝的处理也要采用不同的方法。

裂缝可以分为两种，一种是混凝土结构内部收缩变形、温度应变等结构本身造成的裂缝，即非结构性裂缝(也称非载荷裂缝)。相对来说，非结构性裂缝处理相对简单，加固主要针对现有裂缝处理。

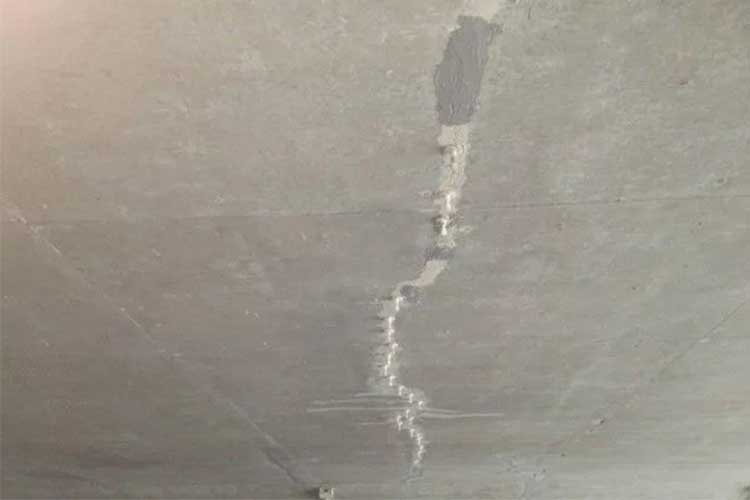

根据裂缝的宽度，可以采用表面封闭法和压力灌浆法。当裂缝宽度小于0.2毫米时，可以使用密封胶直接密封裂缝表面，防止裂缝继续扩大。压力灌浆法适用于0.1毫米至1.5毫米的裂缝处理，采用密封胶配合裂缝胶进行施工。施工时，首先埋入注胶嘴，然后用密封胶密封裂缝，用密封胶密封裂缝。

另一种是由于承受荷载，混凝土结构承受的拉伸应力超过拉伸强度而产生裂缝，即结构性裂缝(也称为荷载裂缝)。当混凝土结构因荷载而产生结构性裂缝时，加固不能仅仅停留在封闭裂缝的表面。

举个简单的例子简单的例子来分析这个问题:裂缝胶和混凝土之间的拉伸强度为2.5兆帕。如果结构裂缝深度为20毫米，长度为1000毫米，两者之间的拉伸应力只有2.5×20×1000=5000N，也就是说，裂缝胶在深度为20毫米的裂缝中，每延米能提供的拉伸应力只有5000N。如果换算成质量，只有0.5吨，远远达不到增强混凝土结构承载力的要求。

因此，在处理结构性裂缝时，应首先采用上述表面封闭法和压力灌浆法。裂缝封闭正确后，可采用主动加固和被动加固的方法加固结构。

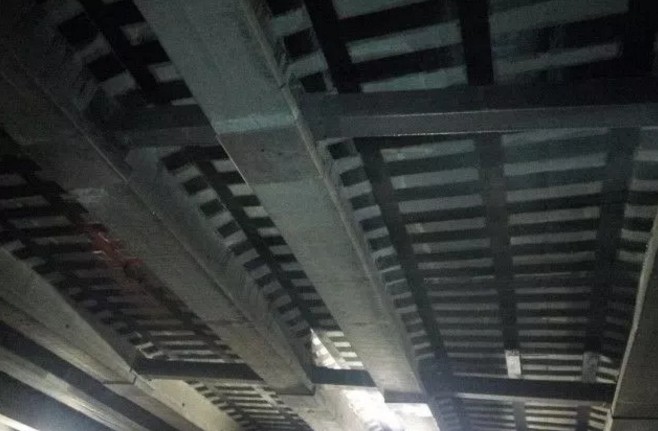

被动加固是一种常见的技术。我们所说的纤维复合材料加固，包括碳纤维布、碳纤维板、芳纶纤维布等。。都属于这种方法。纤维复合材料重量轻，抗拉强度高，特别适合混凝土弯曲和拉伸构件。专用浸渍胶可以与混凝土形成整体共同受力，充分利用纤维复合材料的抗拉强度。其他被动加固。
